全自動導軌切割機

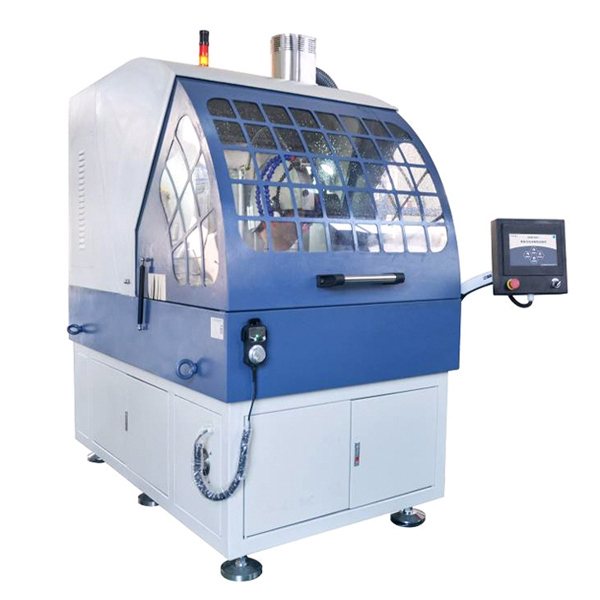

QGZ-DG1全自動導軌切割機專為導軌型工件的切割而設計，采用ABB大功率電機，施耐德電氣和三菱軟件，實現工件的高效快速切割，具有非常高的可靠性和控制能力。工件切斷后，主軸自動歸位，配合輥道輸送機，可實現不間斷切割作業。切割后的試樣表面光亮、平整，無燒傷，是切割導軌型工件的理想設備，同時適合生產加工和制樣檢驗使用。

產品特點：

ABB-11KW大功率電機，實現各種材料的高效切割；
主軸自動智能進給，通過光電感應，切割完自動歸位；
主軸可通過電子手輪或自動精確控制，切割垂直度0.3以?xún)?nèi)；
液壓自動夾具，一鍵自動夾持（可選配帶角度15°，30°，45°夾具）；
兩端開口，滿足超長棒材切割，配合輥道輸送機，實現不間斷切割作業；
砂輪片損耗報警提示，保證切割無異常；
帶孔黃銅夾持底板；
雙LED燈照明，自動排霧系統，切割室明亮清晰；
六路冷卻水管，防止試樣燒傷；
移動式磁性過濾循環水箱，避免堵塞，利用率高。

主要參數：

型號	QGZ-DG1
控制方式	自動切割，10寸工業觸摸屏控制，也可切換到操作手柄控制
進給速度	1~200mm/min（建議5~12mm/min，最大速度為零負荷狀態）
切割片尺寸	Φ400×3×Φ32mm
切割平臺尺寸(X*Y)	632×565mm
Y軸行程	200mm
Z軸行程	260mm
最大切割截面	140×80mm
夾具開口	160mm，液壓自動夾緊
主軸電機	ABB電機, 11kW
轉速	500-3000 r/min
進給電機	伺服電機
輸入電源	380V, 50Hz, 20A三相五線
外形尺寸	1860×1755×2190mm
重量	約2500kg
水箱容量	120L
水泵流量	100L/min
水箱尺寸	700×630×800mm
水箱重量	90kg

標準配置：

名稱	規格	數量
主機		1臺
水箱		1臺
切割片	Φ400×3×Φ32mm	2片 (1片裝于主機上)
切削液	3kg	2桶
呆扳手	46#	1把
內六角扳手	6mm，8mm	2把
進水管		1根
出水管		1根
排氣管		1根
說明書		1份
合格證		1份
