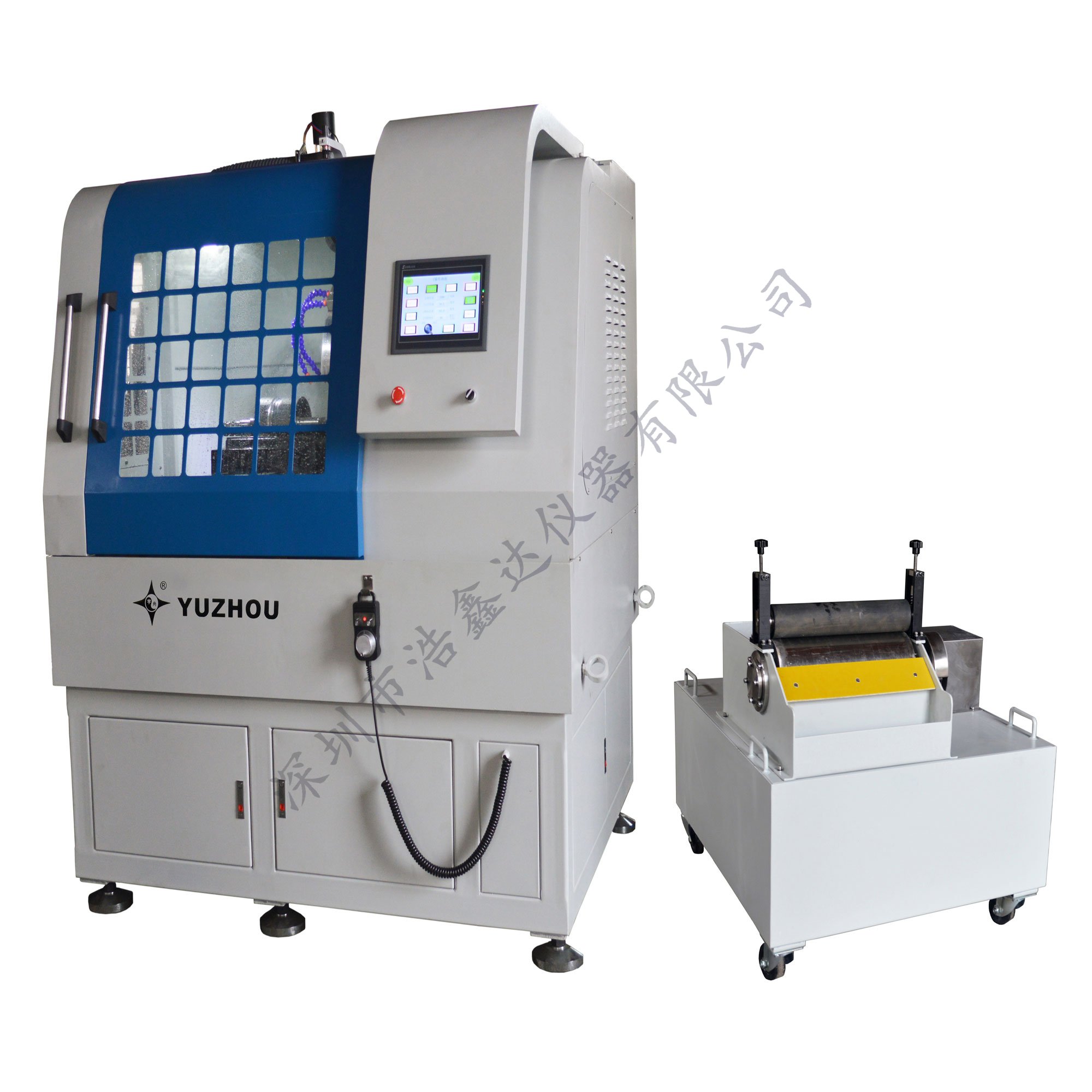

QGZ-120/200/300大型自動切割機

QGZ-120/200/300大型自動切割機是一種PLC自動控制的金相試樣切割機，采用施耐德電氣和三菱軟件，X，Y，Z方向自動精確控制，智能切割可根據材料硬度變換進刀量，達到最快切割效果，切割速度變頻控制，具有非常高可靠性和控制能力，具有：㈠電子手輪、自動隨意轉換，㈡觸摸屏顯示各種切割數據，㈢精確定位，㈣擺動切割、連續切割兩種功能切割方式，切割時能根據材料的硬度變換切割速度，達到快速切割的目的。為了方便切割室清洗和主軸電機安全，我們采用了機、電分離；切割室安全防護罩上具有超大的觀察視窗，使使用者便于觀察樣品的切割全過程；切割室內安裝了LED照明燈，實現對整個切割室所用區域的有效照明；切割室內的換氣風機可保證切割時產生的各種蒸汽和煙霧的高效流動排出，增加了工作室內明亮和清晰度；設計更人性化，運用了人機工程學原理。最大特點：噪音低，操作方便，外形美觀，使用安全，是實驗室制樣必備設備之一。

專為大型工件的大容量切割而設計，使維護機器零件和處理大型工件變得更加容易?；瑒娱T和鉸鏈門使您擁有更多的空間以及無限制的進出，從而能更加方便的將大型工件裝載在合適的位置。也可以從上前左三個方向都可以將工件送入切割室。

機體形式：立式。主要有上部（安全罩），中部（機架），右滑門，側開門，下部機架（電氣箱、工具箱），夾具、沖洗龍頭，冷卻水箱（獨立）組成。

采用變頻電機直連切割片，無極調速，簡明的設計，堅固的結構，直接驅動提供了電動機與切割片之間的動力傳遞，并確保高效率、低噪音、最低限度的維護以及更長的使用壽命。

工作區域采用全封閉式結構，供切割時觀察，并有透明防護罩。配有冷卻水箱專供儲存冷卻液，切忌使用自來水作為冷卻液。切割工作完成后，用左邊沖洗龍頭，沖洗室內垃圾并關閉安全門。

主要參數：

型號	QGZ-120	QGZ-200	QGZ-300
控制方式	手動/自動，三軸聯動，10寸工業觸摸屏控制，也可切換到操作手柄控制
性能特點	自動排霧系統，報警系統，雙LED燈照明，紅一字光標定位
切割進給速度	3毫米/分，5毫米/分，8毫米/分，12毫米/分（用戶根據需要可修改設置速度）
砂輪片直徑	Φ380×2.8×Φ32 mm	Φ400×3×Φ32 mm		Φ400×3×Φ32 mm
工作臺尺寸(X*Y)	450×350 mm	485×400 mm		530×630 mm
Y軸最大行程	250 mm	300 mm		420 mm
X軸最大行程	100 mm	100 mm		110 mm
Z軸最大行程	200mm	230 mm		230 mm
最大切割截面	120×120 mm	200×150 mm		300×150 mm
夾具開口	120 mm	200mm		300 mm
變頻電機	5.5kw, 轉速：500-2800轉/分	7.5kw, 轉速：500-2800轉/分		7.5kw, 轉速：500-2800轉/分
進給電機	伺服電機	伺服電機		伺服電機
冷卻水箱容積	120L	120L		120L
外形尺寸	1451×1000×18501mm	1551×1100×1900mm		1651×1351×1901mm
重量	約1801kg	約2201kg		約2501kg
